Moulage d'un longeron carbone en U.

Méthode mise au point avec l'aide précieuse de mon grand copain Lionel Braud qui utilise une technique semblable pour ses longerons de planeurs F1A.
Ce type de longeron a déjà résisté à une déthermalisation en pleine vittesse juste après l'arret moteur, dans une configuration qui le rapprochait de sa planette de départ beaucoup plus vite que ce que ce pauvre modéliste qui venait de le lancer espèrait... Merci le RDT ! :-)

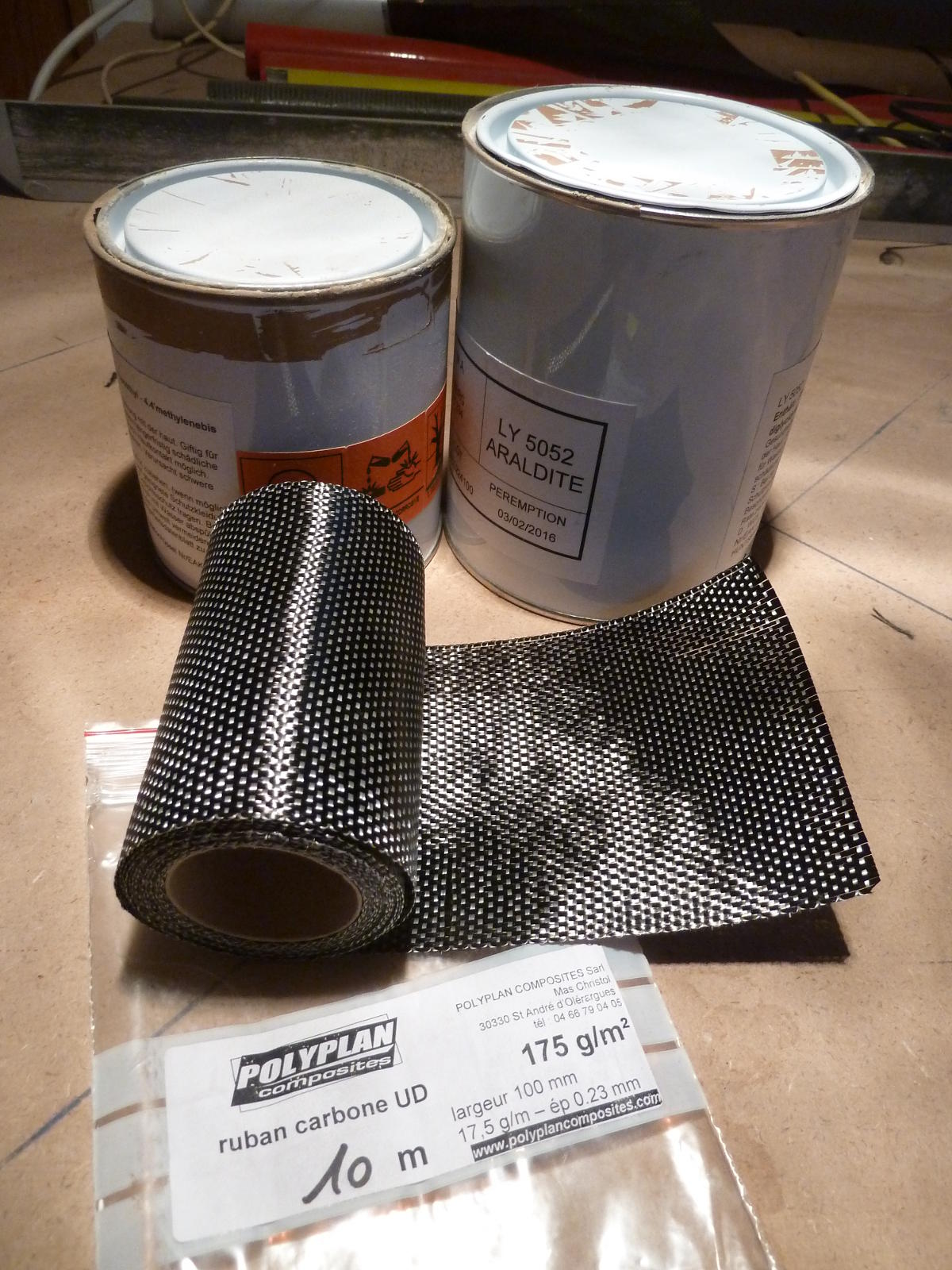

Les matières premières utilisées :

• Carbone unidirectionel 175 g/m² largeur 100 mm (Polyplan Composite),
• Résine époxy LY5052

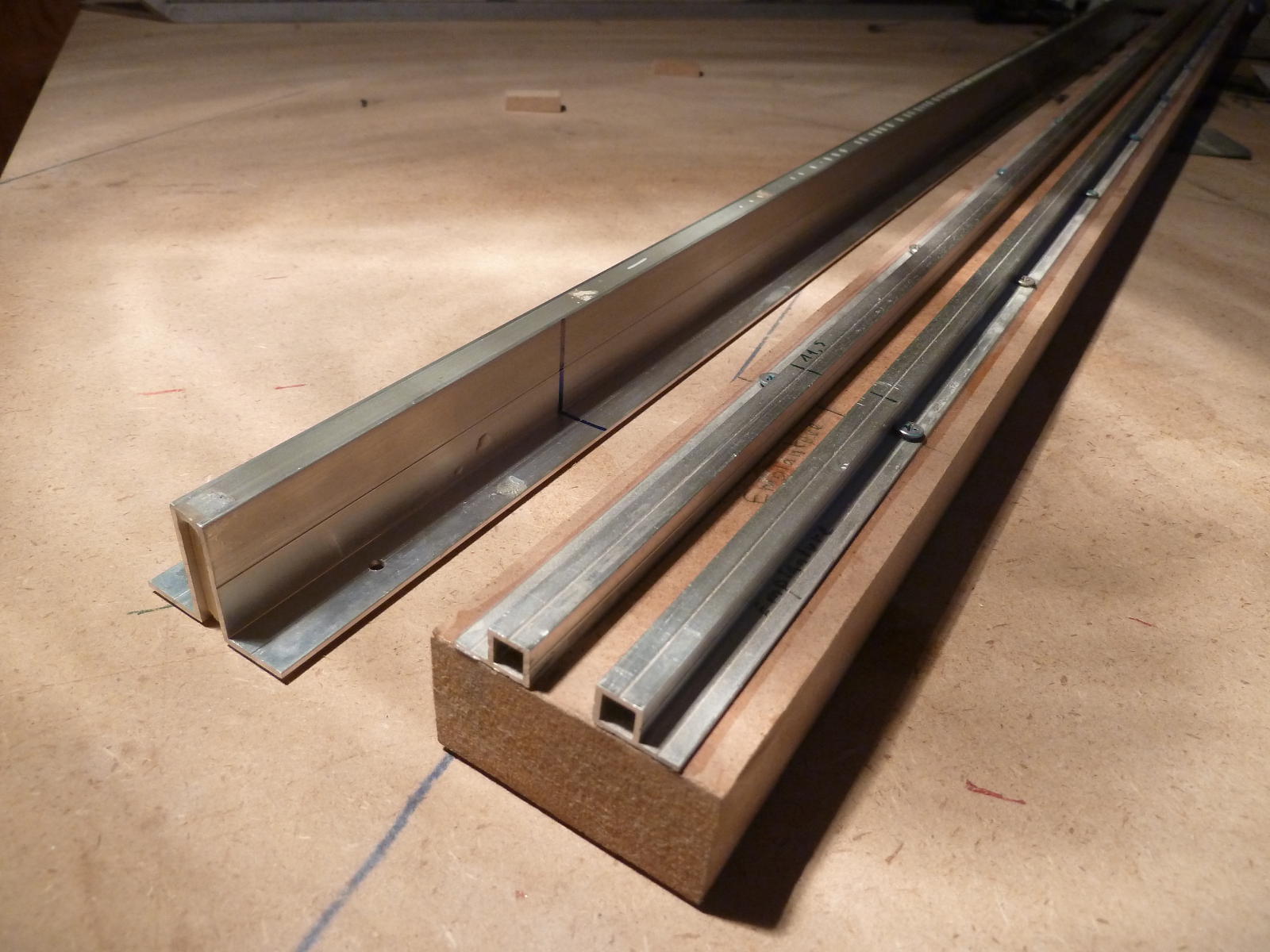

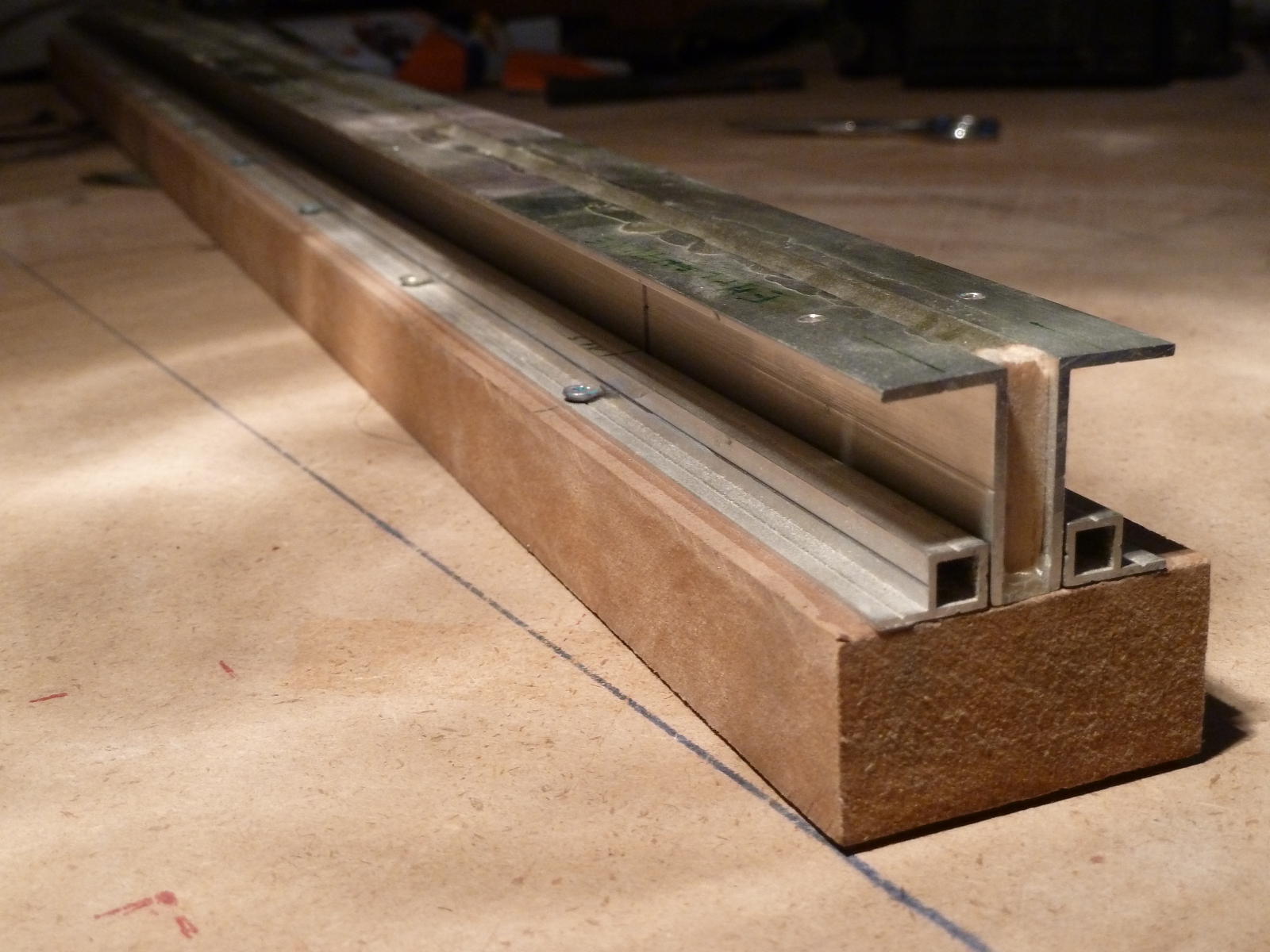

Le moule : matrice faite de 2 profilés alu vissés au "bon" ( = f[épaisseur profil] ) écartement sur une planche de médium bien épaisse,
le poinçon est réalisé dans la matrice a partir de 2 cornières alu entre lesquelles on coule de la résine chargée de talc.

Moulage :

• Imprégnation du tissu avec la résine à l'aide d'une raclette en contre-plaqué de 20/10ème,
• On replie en 3 pour en faire 3 couches,
• Puis, on ajoute une quatrième couche coté emplanture (longueur environ 1/3 di panneau),
• Débulage et élimination du "trop plein" de résine entre 2 feuilles de polyane à l'aide du rouleau débuleur,
• On place le tout dans le moule en serrant bien fort, et 2 à 3 heures au four à environ 65°C.

Télécharger en haute définition (720p) au format MP4 (330 Mo).

Démoulage et détourage/découpe du longeron :

Vue que c'est moulé entre 2 feuilles de polyane, ça se démoule sans aucun problème,
ensuite, on découpe avec une scie diamantée faite maison (moteur de perceuse de récupération et lame diamantée "Attelier la trouvaille").

Télécharger en haute définition (720p) au format MP4 (330 Mo).

Logement de broche :

Ca, c'est uniquement pour la partie centrale de l'aile... Pour les dièdres, on en a pas besoin :-)
Découpe de mèches courtes de carbone, mélange avec résine epoxy pour faire de la "choucroute".
Ensuite, on bourre ça dans l'emplanture du longeron avec la broche maintenue à sa place (enduite de démoulant bien sûr).
Enfin, encore 2 à 3 heures au four...
Démoulage, un peu d'ébavurage et de ponçage...

Télécharger en haute définition (720p) au format MP4 (330 Mo).

Et c'est prêt !
